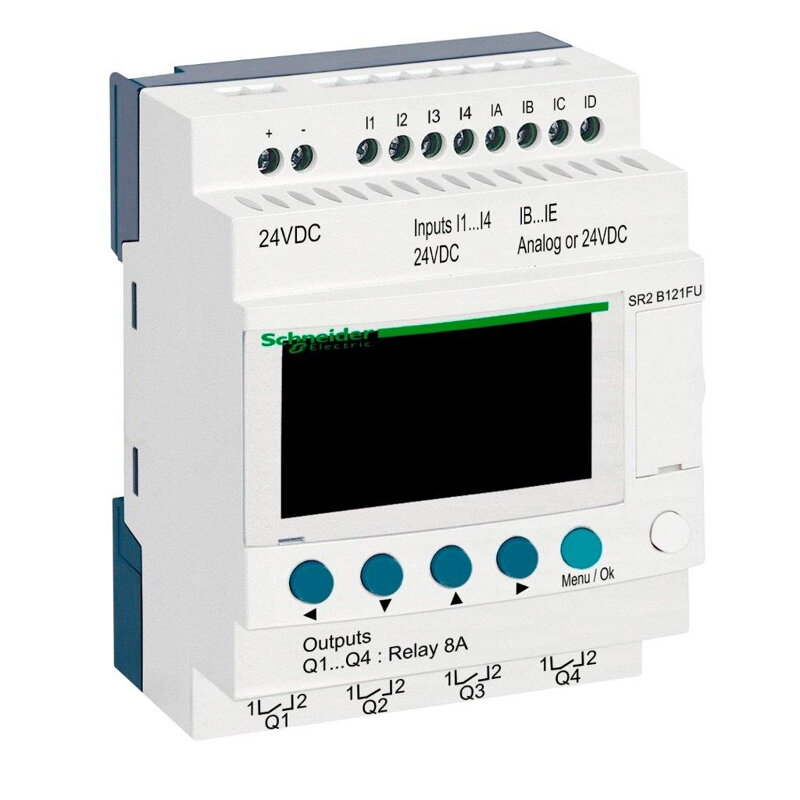

Modul DIN ZELIO 24V - riadiaca jednotka pre ventily STARWAY

Základné informácie

• Balenie obsahuje modul ZELIO DIN, ktorý je určený buď na samostatné použitie na ovládanie motorizovaných ventilov STARWAY, alebo na integráciu do riadiaceho systému bazéna VArio


• Po pripojení k systému VArio je komunikácia podobná ako pri automatických 6-cestných ventiloch OMNITRONIC alebo AQUASTAR.


• Modul ZELIO je kompatibilný s modulmi VArio PUMPS a SWITCH od verzie1.3 (516302 / 516303 alebo vyššia).

Funkcie

• Modul ZELIO umožňuje nezávislé ovládanie motorizovaných ventilov STARWAY s možnosťou nastavenia časov prania a frekvencie (periódy) prania filtra vrátane ovládania filtračného čerpadla a kompresora


• Po pripojení k systému VArio (k modulu PUMPS alebo SWITCH) systém prijme požiadavku na pranie filtra z modulu ZELIO, prispôsobí prevádzku čerpadla požiadavke na pranie filtra a signalizuje prebiehajúce pranie filtra, ako keby bol pripojený ventil OMNITRONIC alebo AQUASTAR.

Technické informácie

• Materiál:  ABS nylon, nehorľavý


• Index ochrany: IP20


• Napájanie: 24 V AC


• Vstupy:



  • 4x diskrétne napätie 24 V


  • 4x analógové alebo 24 V napätie






• Výstupy: 4x relé - 8 A

---

Popis funkčných častí modulu ZELIO DIN

---

Rozmery modulu DIN ZELIO
